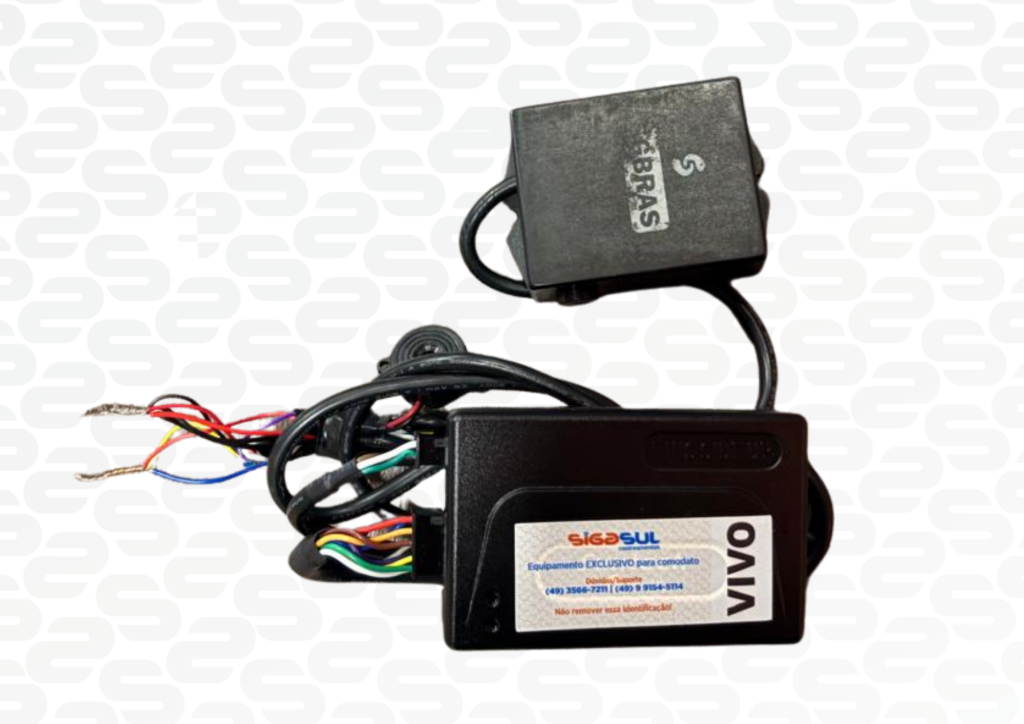

4305 + SG BRAS
Ligação : Vermelho – Positivo Preto – Negativo Azul/Amarelo – Pós chave Laranja/Azul – Sinal bloqueio negativo

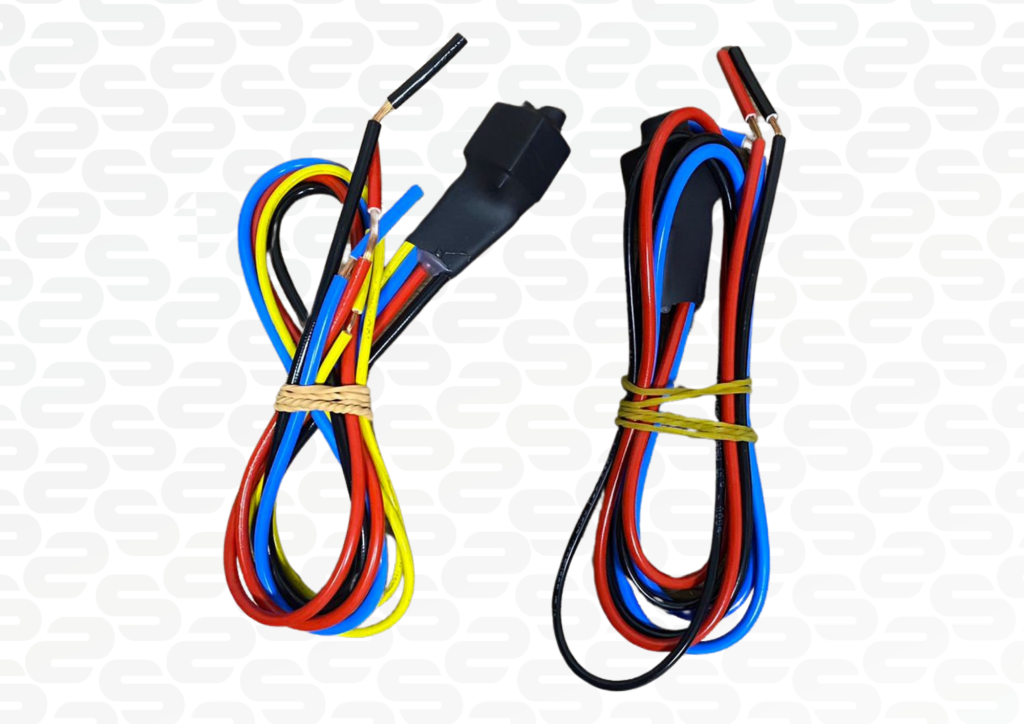

Reles

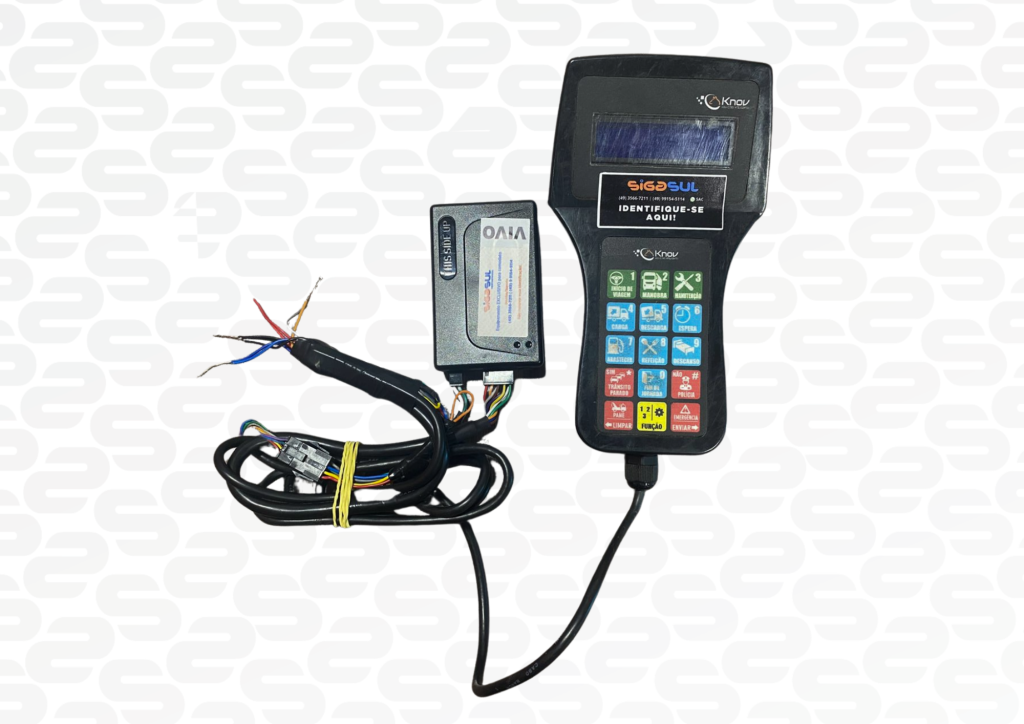

8310R + NIATRON
Ligação : Vermelho – Positivo Preto – Negativo Branco/Branco – Pós chave Laranja/Azul – Sinal do bloqueio negativo
8310R + JORNADA
Ligação : Vermelho – Positivo Preto – Negativo Branco/Azul – Pós chave Laranja/Cinza – Sinal bloqueio negativo

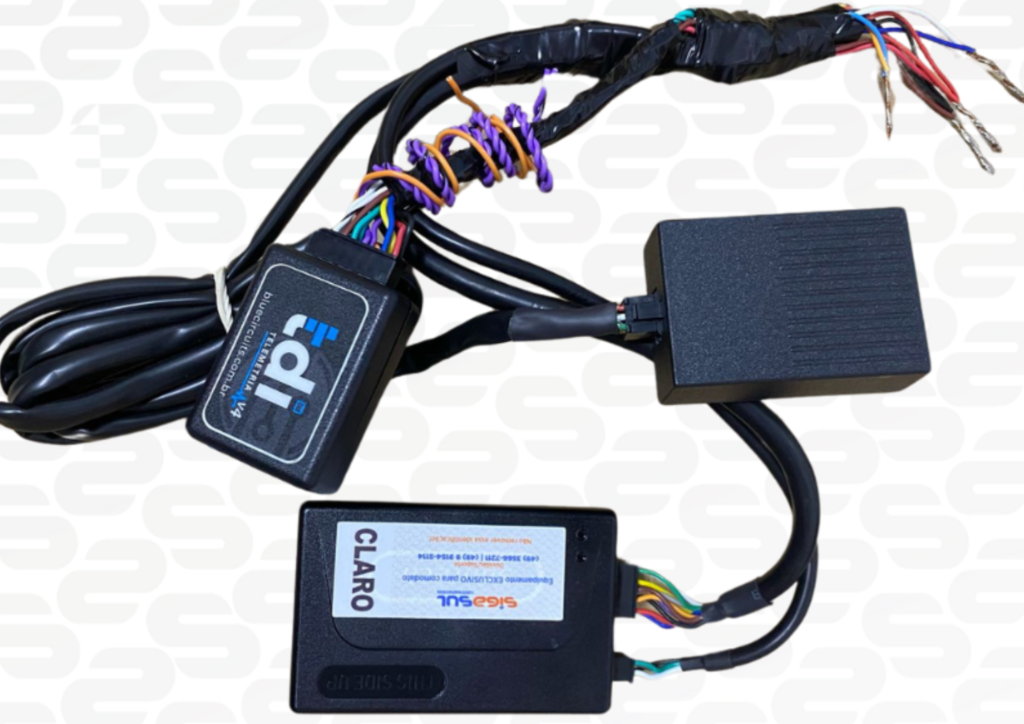

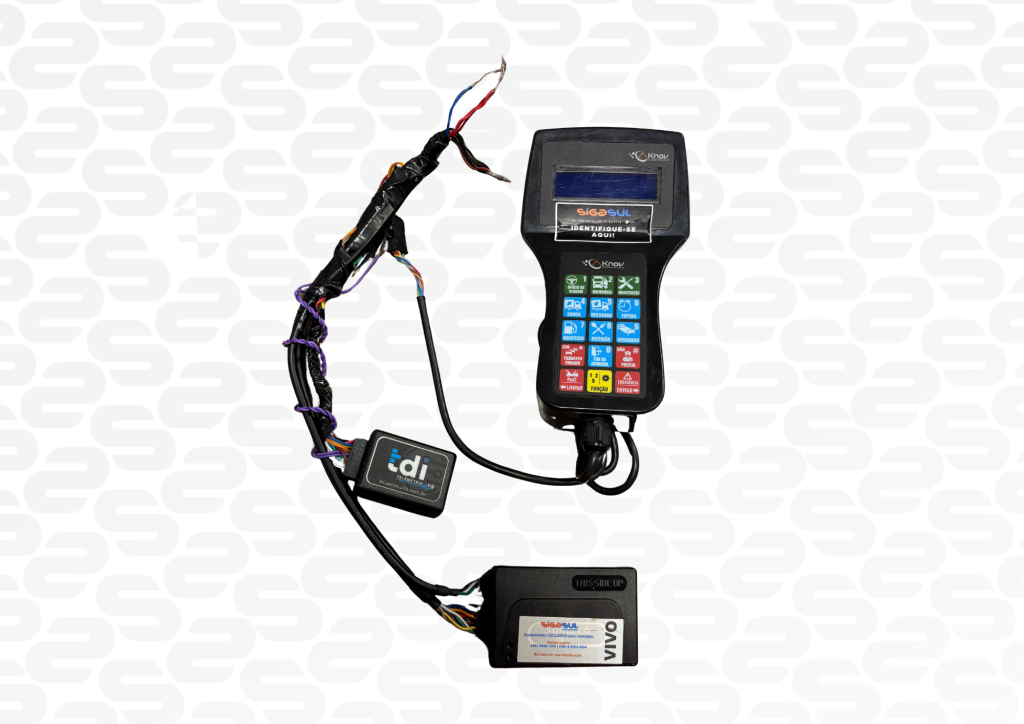

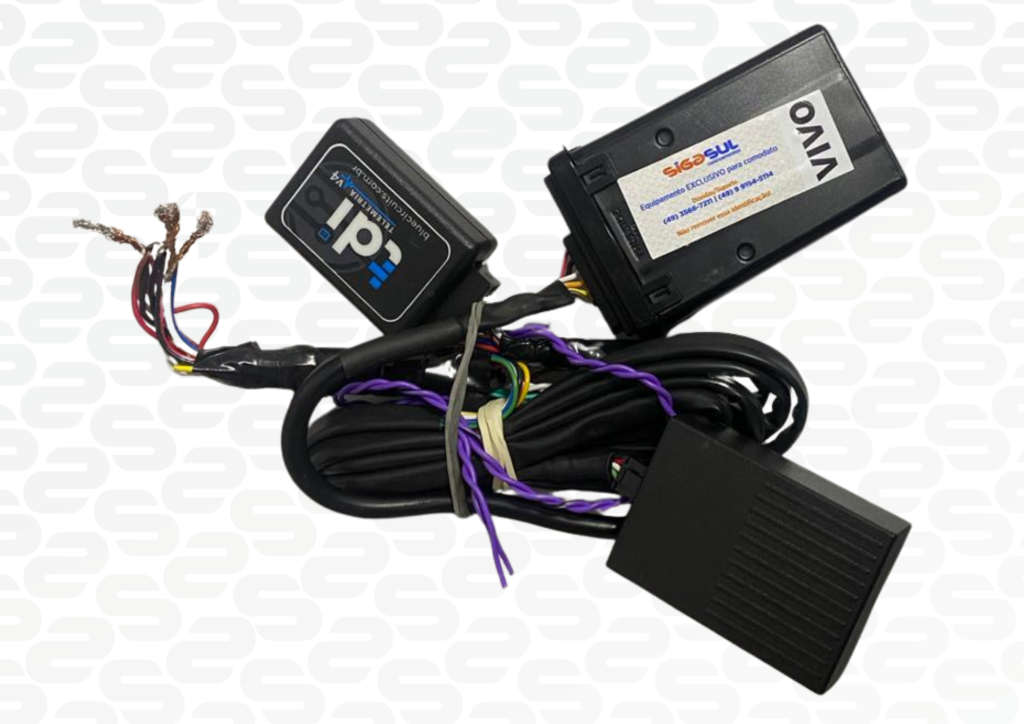

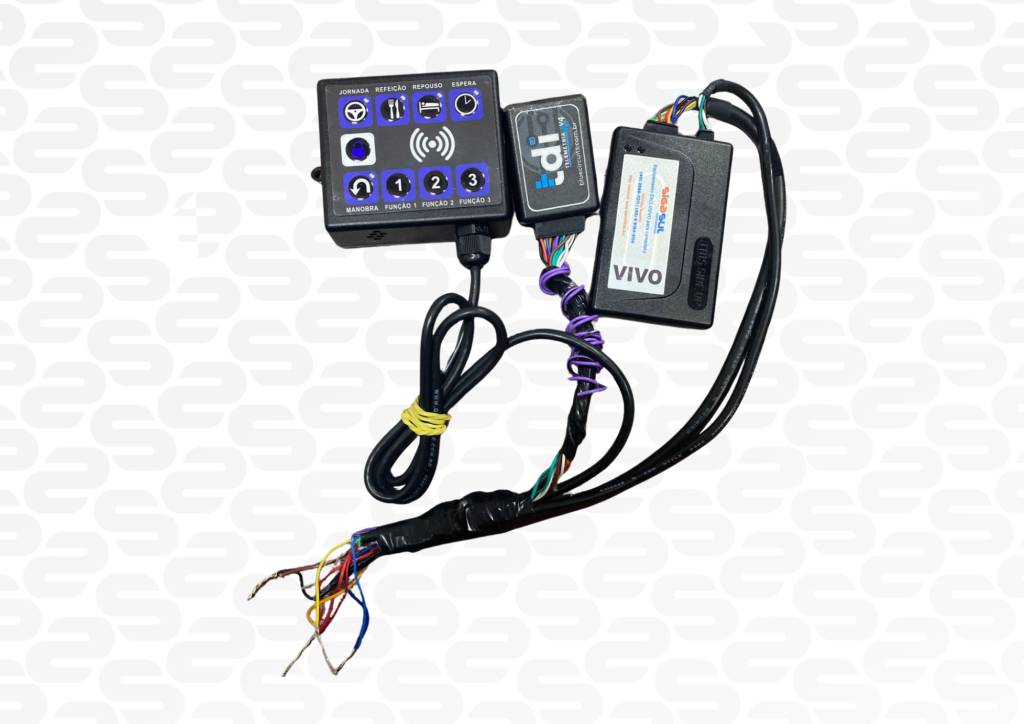

8300 + TDI + JORNADA
Ligação : Vermelho – Posetivo Preto – Negativo Azul/Branco – Pós Chave Laranja/Cinza – Sinal bloqueio negativo TDI : Roxo liso – can alta Roxo c/preto – can baixa

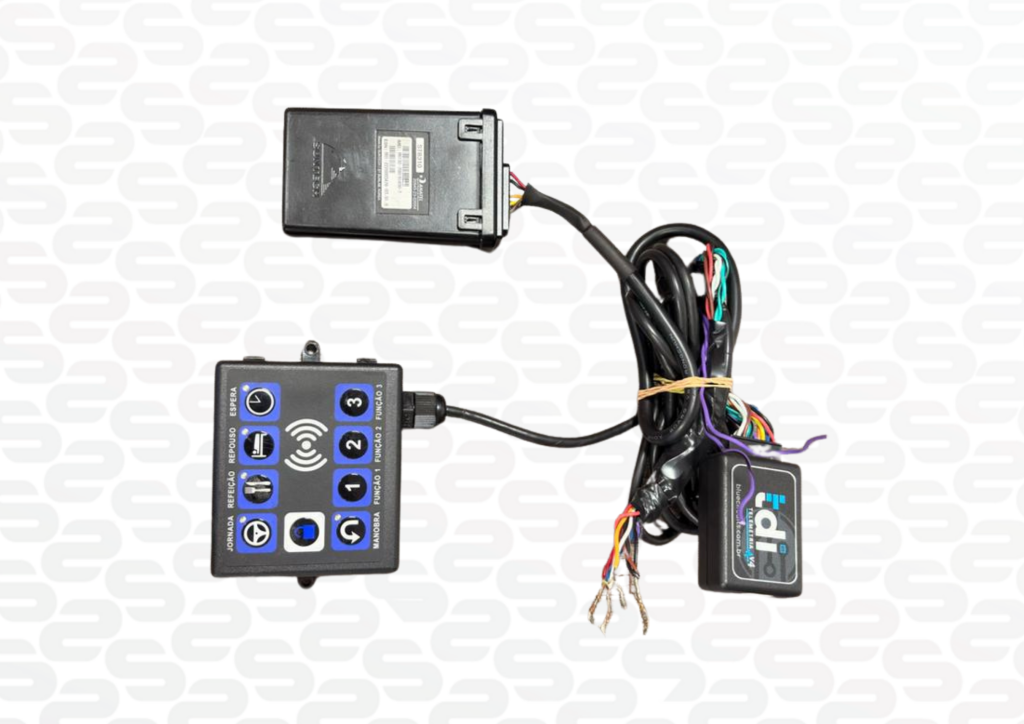

8300 + TDI + JORNADA INTERMEDIARIA
Ligação : Vermelho – Positivo Preto/Marrom – Negativo Azul/azul – Pós chave Laranja/Amarelo – Bloqueio sinal negativo
SmartOne C
Ligação : Vermelho – Positivo Preto – Negativo Azul – Pós chave
8310UM
Ligação : Vermelho – Positivo Preto – Negativo Branco – Pós chave Laranja – Bloqueio sinal negativo
8300 + ID Niatron
Ligação : Vermelho – Positivo Preto – Negativo Azul/Branco – Pós chave Laranja/Azul – Bloqueio sinal negativo

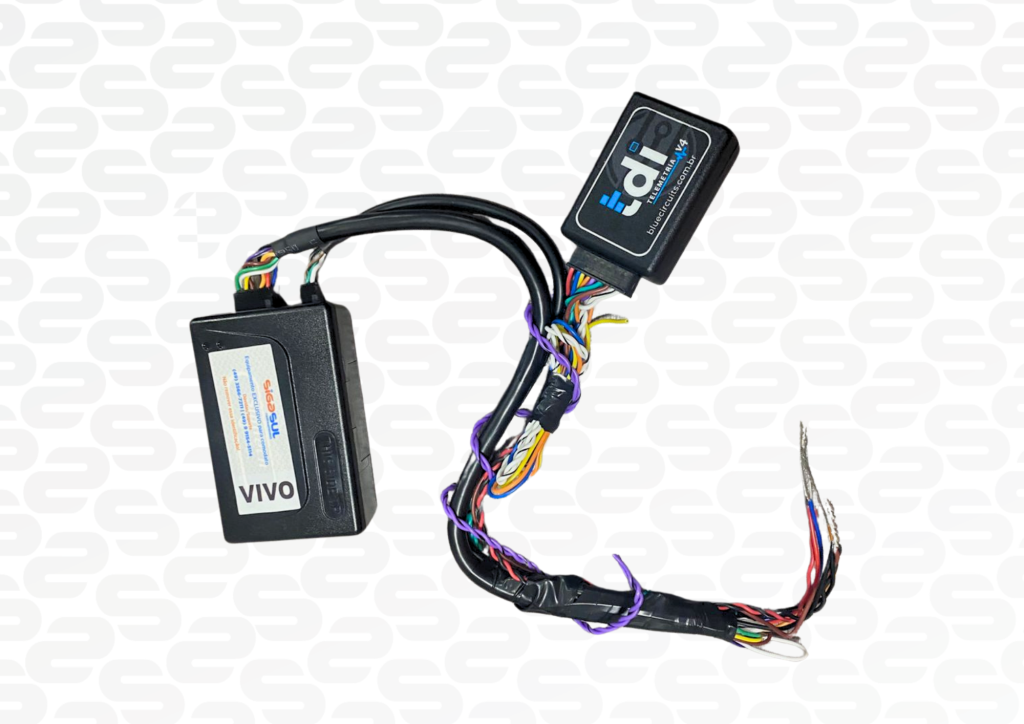

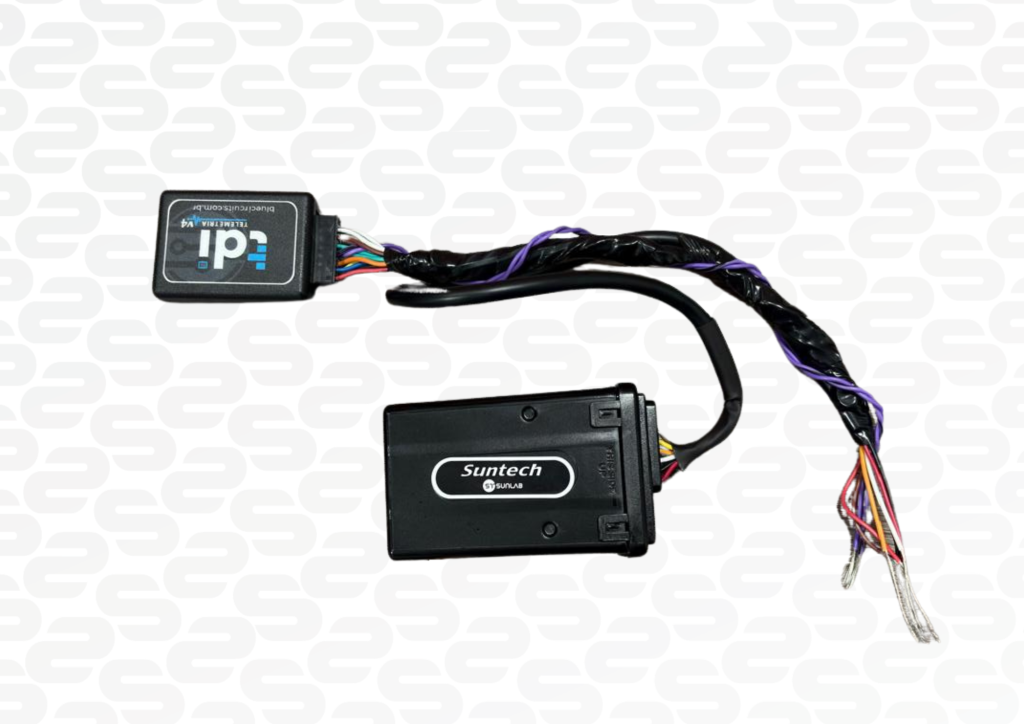

8300 + TDI
Ligação : Vermelho – Positivo Preto – Negativo Azul – Pós chave Laranja – Sinal de bloqueio negativo TDI : Roxo liso – can alta Roxo c/preto – can baixa
